Огнемёт своими руками схема
Огнемёт — оружие, поражающее цель огнесмесью (горящим веществом, обжигающим или поджигающим цель).

Нам надо, ну очень надо:

- пвх запчасти
- металлические запчасти для труб
- рюкзак-ранец
- водяной шланг
- газовая горелка
- брусок
- червячные хомуты
- ниппель
- МОЗГИ

Инструкция:

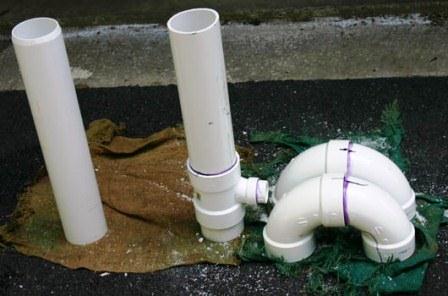

Ну что ж, начнём. Понадобятся ПВХ детали, конкретно это: 2-е трубы одинаковых по размеру, 4-и угловых соединителя и один тройник с крышечкой.



Начинаем склеивать эти детали, как клеить смотрите или предыдущие посты об оружии из ПВХ или тут: всё о ПВХ трубах.

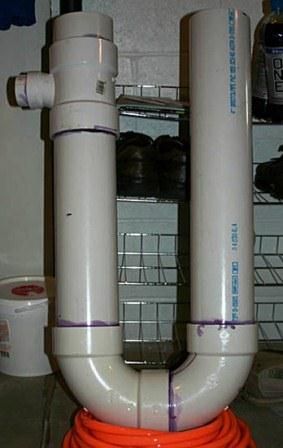

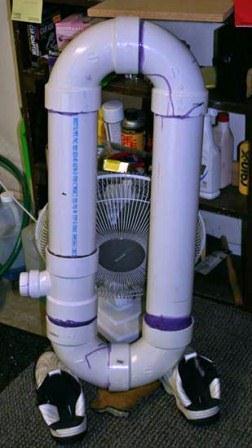

Склеиваем их в овал. Эта конструкция будет у нас хранилищем воздуха и топлива и называется баллон/резервуар.

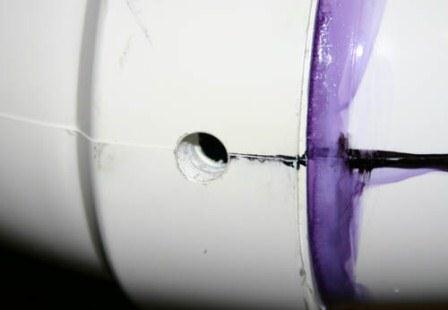

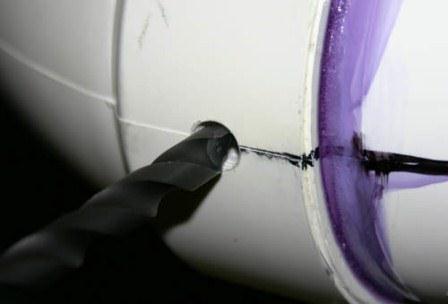

Теперь вверху и внизу на угловых соединениях надо просверлить дырки.

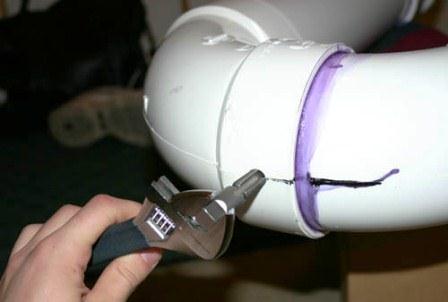

Теперь для дырок сделаем резьбу.

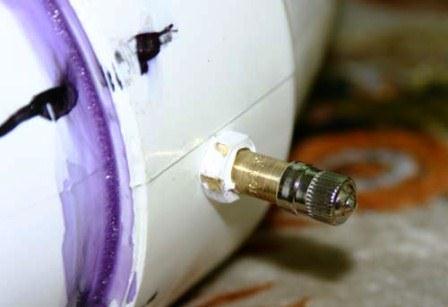

В верхней части вкручиваем ниппель, который можно взять из велосипедной камеры или купить. Он нужен для закачки в баллон воздуха.



А в нижней части вкручиваем системку, состоящую из: 2-х переходников, крана и шланга. Т.е. один переходник соединяет кран с ПВХ, а другой тот же кран с шлангом.

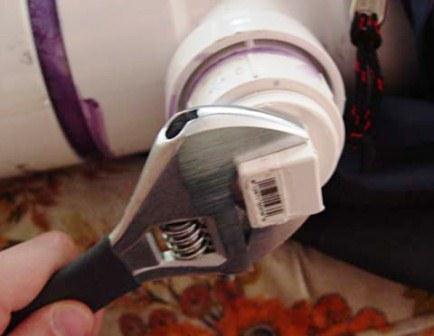

Как говорил ранее в баллоне клеим тройник, через него будем заливать топливо. И вот для него крышка-заглушка обмотанная уплотнительной лентой.



Предварительно в тройник вклеиваем трубку с резьбой, чтобы крышку можно было вкручивать.

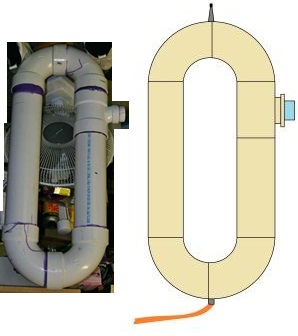

Схематическое изображение баллона целиком, внизу только не хватает крана.

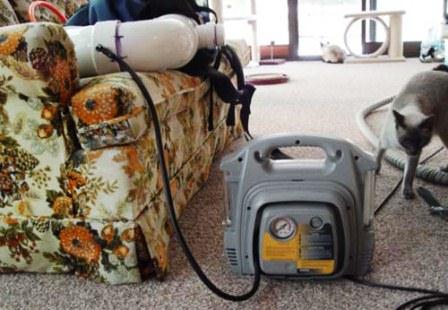

После всех проделанных манипуляций надо проверить баллон, на пропускание топлива/воздуха, с помощью компрессора. Чтобы легче было искать дырки можно в баллон воды налить.



Теперь нужно сделать часть для испускания огня - брандспойт (пистолет, ружьё, автомат).



Две основные части брандспойта это: труба-автомат, из которой будет подаваться топливо и газовая горелка, она будет у нас зажигалкой для топлива.

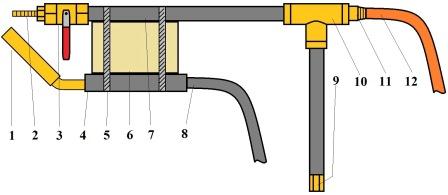

На рисунке цифрами обозначено:
1 - горелка
2 - сопло
3 - кран (спусковое устройство)
4 - резиновый соединитель для горелки и шланга
5 - червячный хомут
6 - брусок
7 - металлическая труба
8 - шланг подачи газа
9 - заглушка
10 - тройник
11 - переходник
12 - шланг подачи топлива

За сопло 2 взят тот же самый переходник 11, который соединяет тройник 10 и шланг 12. Труба с заглушкой 9 используется как рукоятка. Кран 3 препятствует преждевременному вылету топлива, за место него лучше использовать газовый клапан, он нажимной с кнопкой, он более удобен для спуска. Горелка 1 подсоединяется к спец-баллону с газом (см. на рис. выше), вообще эту часть купили целиком в хоз магазине, в принципе её можно заменить на паяльную лампу. Все эти конструкции соединены между собой бруском с хомутами, брусок нужен только для задания расстояния между ними.

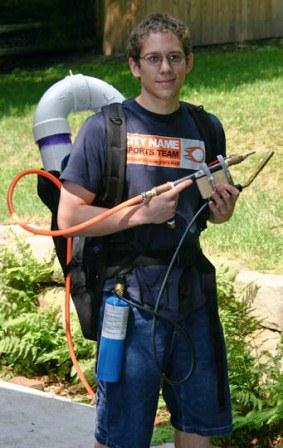

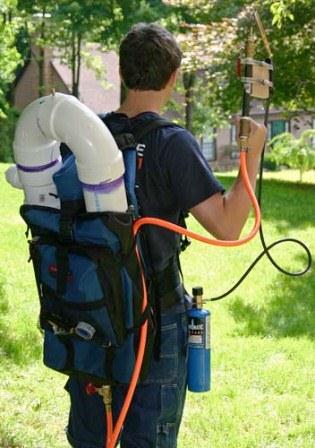

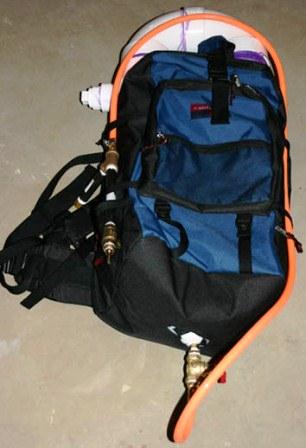

Теперь соединяем автомат с баллоном для топлива и помещаем их в рюкзак, так будет удобнее носить.



Предварительно были проведены испытания водой на дальность и кучность струи, как видите успешно.





Немного показухи. Выглядит круто!

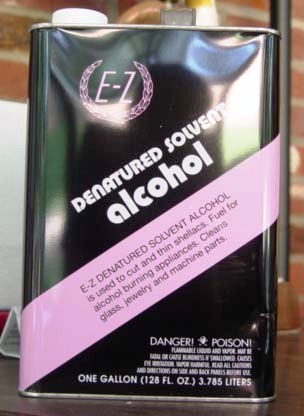

Для топлива лучше использовать спирт (водку), а вот от бензина лучше отказаться.



Как стрелять?

Заливаем в баллон спирт, закачиваем туда же воздух, с помощью велосипедного насоса, для создания давления. Поджигаем газовую горелку (или паяльную лампу), наводим автомат на цель и открываем кран. Топливо начинает вылетать струёй из сопла и поджигается горелкой. Всё.







Гифка испытания огнемёта.



А вот другое творчество народных умельцев, как видите можно использовать любые конструкции.







Ах, да, забыл рассказать о мозгах, они нужны для того, чтобы подумать: а нужен ли вам огнемёт! Для недогадливых, это оружие опасно. Желаю вам жить долго и без огнемёта.

Внимание! Данный материал предназначен исключительно в целях ознакомления. За использование материала администрация ответственности не несет.
